5-3. 新エネルギー力学分野

(1) 風洞装置

担当者:内田 孝紀(問い合わせ先)

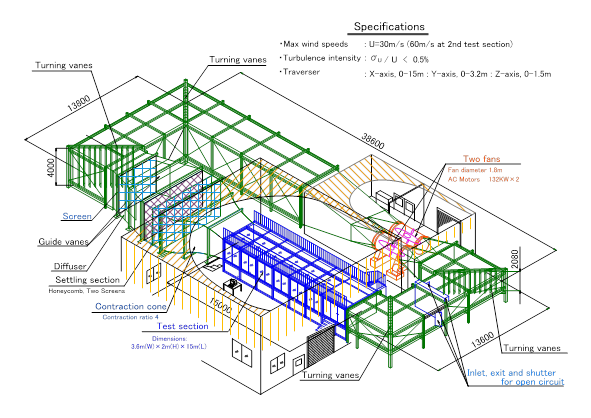

◆ 地球大気動態シミュレーション装置(境界層風洞)(平成10年度設置)
項 目 仕 様
形式 単回路回流式
駆動電動機 130 [kW] ACサーボモーター2台,インバータ制御
測定部,風速範囲 3.6[m]幅×2.0[m]高×15[m]長,0.5~30[m/s]
1.8[m]幅×2.0[m]高×3[m]長,風速 0.5~60[m/s],ただし第2縮流部設置
付属装置 風路切替装置(単回路吸い込み吹き出し型への変更)
トラバース装置 X方向 11 [m],Y方向 2.6[m],Z方向 1.1[m]の範囲内で移動可能(電動)
◆ 付属計測機器
項 目 仕 様
超音波風速計 5[cm]スパン(WA(T)-395 カイジョー製)
熱線風速計 4ch(MODEL-1011 力ノマックス製)
圧カ変換器 最大圧力各 70,200[mmAq](東京航空計器製)
分力計 二次元用3分力検出器(最大荷重 10[Kgf])(DAS-100 和泉測器製)
計算機 トラバース制御・データ収録用(12ビットAD変換器付)
圧力測定用管路切替器 スキャンニングバルブ 48ch 4台(SVC-101 九州計測器製)
分析計 2ch FFTアナライザー(CF-970 小野測器製)
フィルター ハイパス,ローパス 各3ch(FV-812 NF製)

 ※ 実験棟には天井走行クレーン(最大荷重1.0t)を配備

担当者:内田 孝紀(問い合わせ先)

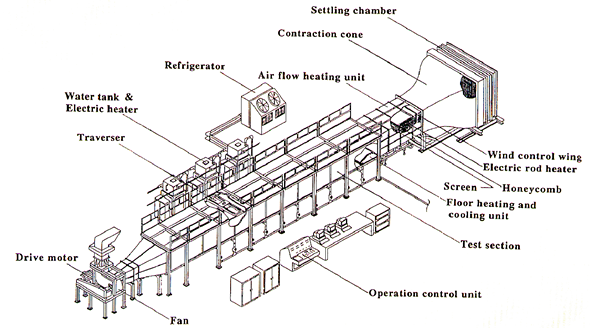

◆ 大気海洋システム解析実験装置(温度成層風洞)(平成3年度設置)
項 目 仕 様
形 式 単回路吸い込み式
成層装置
鉛直方向にヒータを配置(3 [cm]×40段)
各段個別に温度設定可能,最大加熱気流温度 150 [℃] (0.5[m/s]時)
測定部
床面
風速範囲
1.5 [m] 幅×1.2 [m] 高×13.5 [m] 長
独立に温度設定可能なパネル 10 枚設置(温度範囲 4 ~ 80 [℃])
0.1 ~ 2 [m/s]
トラバース装置 X = 0 ~ 12 [m],Y = 0 ~ 1 [m],Z = 0 ~ 0.6 [m] 範囲で移動可能(電動)
◆ 付属計測機器
項 目 仕 様
超音波風速計 5 [cm] スパン(DA-600 カイジョー製)
熱線風速計 2ch(56C型DANTEC製),2chCTA1010,1013型(カノマックス製)
レーザ流速計 偏光式2次元計測型(55N型 DANTEC製)
抵抗温度計 細線式高速応答型(55M01 DANTEC製)
風速計校正装置 超音波風速計付き気流温度可変式超小型風洞
計算機 データ収録用(12ビットAD変換器付)
記録計 データーロガー(TR2723 アドバンテスト製)
分析計 2ch FFTアナライザー(CF-350 小野測器製)
アンプ、フィルター 各 4ch(NF製)

(2) 深海機器力学実験装置

担当者:胡 長洪(問い合わせ先),野田 穣士朗

◆ 水 槽
項 目 仕 様
水槽本体 長さ 65 m,幅 5 m,深さ 7.5 m(標準水深 7 m)
中央部に観測窓(高さ 2 m,幅 1.5 m )あり
◆ 造波装置
項 目 仕 様
形式 10分割プランジャー型
フロート寸法 全高 750 mm,全長 630 mm の三角形断面,全幅 495 mm,標準喫水 450 mm
駆動部 AC 400W サーボモータ,タイミングベルト,リニアガイド駆動方式,
ストローク ±250 mm
波周波数 0.2 ~ 3.0 Hz
最大波高 0.3 m
造波の種類 規則波,不規則波,節波,方向波,過渡集中波
◆ 曳航装置
項 目 仕 様
平面寸法 全長 7.0 m,全幅 6.0 m
駆動方式 AC 5.5 kW サーボモータ 2 個による片側 2 輪駆動
絶縁型トローリによる給電方式
最大速度 3.0 m/sec
速度安定度 2.0 mm/sec 以内
加速度 最大 0.05 g まで連続可変
◆ 付属装置
項 目 仕 様
ワークステーション J6000
2軸強制動揺装置(Heave,Pitch)
最大振幅
最大周波数

Heave:±200 mm,Pitch:±17 deg
2 Hz(無負荷時)
分割型上下方向強制動揺装置
最大振幅
最大周波数

±50mm
5 Hz(無負荷時)
波高計センサー用トラバース
移動可能距離
位置決め精度

Y軸(1500 mm),Z軸(100 mm)
1 mm 以内
ハウジングタイプ水中カメラ 1台
無接触変位計 ターゲット 3 点の 2 次元変位追跡可能,上下方向移動可能(水面 ~ 水面下 6m)
圧力計 半導体タイプ:1.7kgf/cm2,ゲージタイプ:1.0kgf/cm2
波高計 容量式波高計(±15 cm)
検力計(3 分力計) Fz(50 kg),Fx(50kg),My(25 kgm):2 個,Fz(10 kg),Fx(l0 kg),
My(4 kgm):2 個,Fz(20 kg),Fx(20kg),Fy(20 kg):1 個
無接触ポジションセンサー 浜松フォトニクス製,同時計測点 最大 8 点
船体運動計測装置
計測軸

Heave,Pitch,Surge,波浪中抵抗増加計測可能

(3) 表面元素分析装置

担当者:汪 文学(問い合わせ先),松原 監壮

◆ 表面元素分析装置 EPMA
項 目 仕 様
Z軸自動調整 マッピング時に、試料の凹凸に従って完全全自動で追従
分析元素範囲 Be ~ U
波長分散型分光器 5 チャンネル相当(軽元素用高感度分光結晶を含む)
試料ステージ 100×100×40 mm の試料の搭載が可能、最小 0.1μm / ステップ,
Z 軸移動量 8mm,ステージスキャン可能
排気時間 30 分
試料交換時間 3 分
分析モード 定性分析,定量分析,線分析,高速カラーマッピング,全自動分析,状態分析,
波形分離,半定量分析,検量線分析,Bence&Albee法定量分析,薄膜定量分析
画像処理 3次元表示,多元素複合表示が可能
カラーモニタ 20インチ
観察モニタ 12インチ
写真撮影用モニタ 7インチ
◆ 付属装置
項 目 仕 様
マイクロビッカース硬さ計圧痕荷重
観察モニタ
簿板取付け台
0.05 ~ 2000 g
9 インチ
1 mm 厚用

(4) 電界放射形走査電子顕微鏡

担当者:新川 和夫(問い合わせ先),東藤 貢

◆ 走査形電子顕微鏡 S-4000 形
項 目 仕 様
分解能 1.5 nm(加速電圧 30 kV,WD = 5 mm)
倍率 20 ~ 300,000 倍
電子光学系
電子銃
引出電圧(Vext)
加速電圧(Vacc)
レンズ系
対物レンズ絞り
非点補正コイル
走査コイル

冷陰極電界放射形
0 ~ 6.5 kV
0.5 ~ 30 kV(100 V ステップ)
2 段電磁レンズ縮小方式
可動絞り(真空外より 4 孔切替え及び微調可能)
セルフクリーニング形簿膜絞り
電磁方式,2 段電磁偏向方式
試料微動装置
X 移動
Y 移動
Z 移動
傾斜
回転
試料サイズ

0 ~ 100 mm(連続)
0 ~ 50 mm(連続)
5 ~ 35 mm(連続)
0 ~ +60 度
360 度(連続)
最大 102 mm(直径)
画像表示
表示方式
観察用モニタ
撮影用 CRT

画像メモリ内蔵による静止画像表示(全走査速度)
12 インチ TV モニタ 2 台(画像メモリ 1 台含む)
超高分解能形(有効視野 120 × 90 mm)1 台
